Sơ đồ đấu dây máy biến áp 3 pha: Hướng dẫn cách đọc từ A-Z

Trong hệ thống điện công nghiệp và truyền tải, việc nắm vững sơ đồ đấu dây máy biến áp 3 pha không chỉ là yêu cầu chuyên môn cơ bản. Mà còn là yếu tố sống còn để đảm bảo toàn bộ mạng lưới vận hành an toàn. Hiểu đúng các ký hiệu và quy tắc kết nối sẽ giúp kỹ thuật viên dễ dàng xác định được tổ đấu dây phù hợp. Từ đó tối ưu hóa hiệu suất truyền tải và bảo vệ thiết bị khỏi các sự cố xung đột pha. Do vậy, bài viết dưới đây Bienapcachly.com.vn sẽ hướng dẫn bạn cách đọc sơ đồ chuẩn xác từ A-Z để giúp bạn tự tin làm chủ các kiểu đấu nối phổ biến.

Máy biến áp cách ly là gì? Định nghĩa và nguyên lý cốt lõi

Sản phẩm máy biến áp cách ly thực chất là một thiết bị điện tĩnh đóng vai trò cầu nối giúp tăng hoặc hạ mức điện áp sao cho tương thích hoàn hảo với từng loại thiết bị sử dụng. Máy hoạt động dựa trên nguyên lý cảm ứng điện từ, cho phép thay đổi điện áp và dòng điện nhưng luôn giữ nguyên tần số 50Hz hoặc 60Hz để hệ thống vận hành ổn định.

Về cấu tạo, máy gồm hai bộ phận chính là lõi thép kỹ thuật để dẫn từ và các cuộn dây quấn sơ cấp và thứ cấp để truyền tải năng lượng. Nhờ khả năng điều phối điện áp chính xác, máy biến áp trở thành giải pháp không thể thiếu để bảo vệ thiết bị và tối ưu hóa nguồn điện cho cả dân dụng lẫn công nghiệp.

Các công thức nền tảng trong kỹ thuật điện

Việc nắm vững các công thức dưới đây là chìa khóa để bạn lựa chọn và vận hành máy biến áp một cách chính xác, an toàn nhất:

Tỷ số biến áp: U1 / U2 = N1 / N2 = I2 / I1.

Trong đó: U là điện áp, N là số vòng dây, I là cường độ dòng điện. Công thức này giúp xác định máy là loại tăng áp hay hạ áp.

Công suất biểu kiến (S): S = U * I (Đơn vị: VA hoặc kVA).

Lưu ý: 1 kVA = 1000 VA. Bạn cần tính tổng công suất thiết bị tiêu thụ để chọn giá trị S phù hợp, tránh quá tải.

Công thức hao phí truyền tải (Php): Php = (P^2 * R) / (U^2 * cos^2f)

Hao phí tỉ lệ nghịch với bình phương điện áp (U^2). Đây là lý do tại sao cần tăng áp khi tải điện đi xa để giảm thất thoát điện năng.

Tổn hao không tải (P0):

P0 = Tổn hao sắt (Không đổi) Đây là lượng điện tiêu thụ ngay cả khi máy không tải. Chọn máy có lõi thép Silic hoặc Amorphous chất lượng cao sẽ giúp tiết kiệm điện năng 24/7.

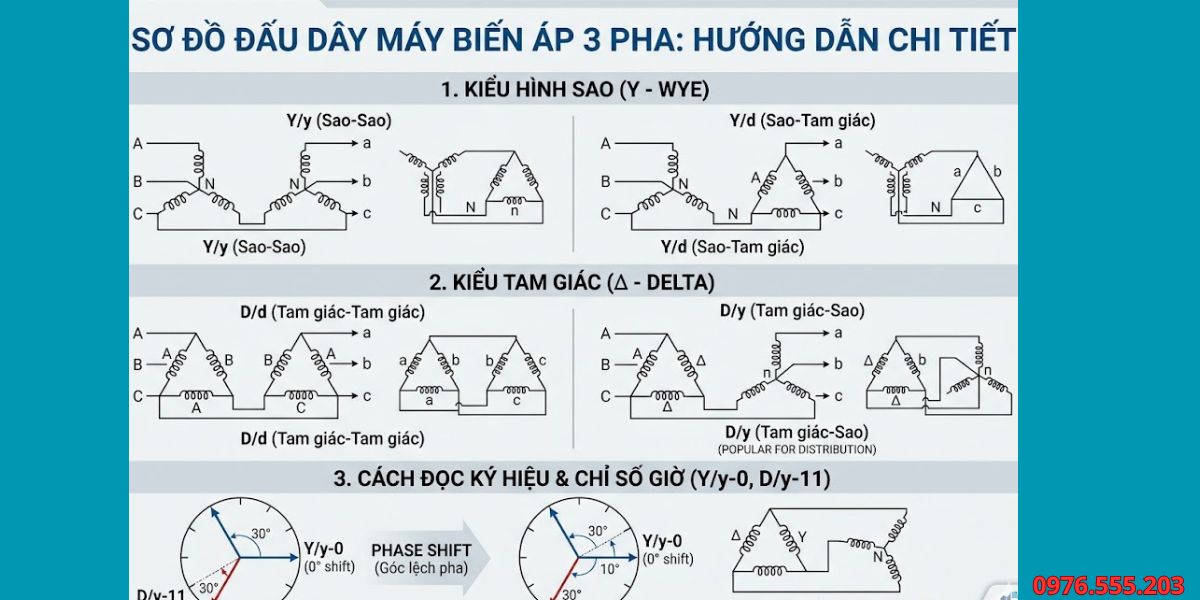

Cách đọc sơ đồ đấu dây máy biến áp 3 pha

Khái niệm: Máy biến áp 3 pha được thiết kế chuyên dụng cho lưới điện công nghiệp 3 dây hoặc 4 dây. Đây là giải pháp cung cấp nguồn điện ổn định cho các loại máy móc có công suất lớn và hệ thống sản xuất.

Hướng dẫn cách đọc các kiểu đấu dây phổ biến:

• Kiểu hình Sao (Y): Đây là cách đấu có điểm trung tính, cho phép lấy ra cả điện áp pha và điện áp dây. Kiểu này cực kỳ linh hoạt cho các hệ thống dùng cả thiết bị 3 pha và 1 pha.
• Kiểu Tam giác (D hoặc Delta): Thường được ứng dụng cho các động cơ công suất lớn. Ưu điểm nổi bật là khả năng chịu tải cao và giúp triệt tiêu các dòng điện bậc cao không mong muốn.
• Kiểu Zic-zac (Z): Một kiểu đấu dây đặc biệt nhằm mục đích cân bằng tải khi hệ thống bị lệch pha nghiêm trọng, giúp bảo vệ an toàn cho máy biến áp.

Cách nhận biết các ký hiệu tổ đấu dây (Ký hiệu kỹ thuật):

Để đấu nối chính xác, kỹ thuật viên cần nắm rõ các ký hiệu sau trên nhãn máy:

• Y/y: Đấu Sao – Sao (Cả sơ cấp và thứ cấp đều đấu hình Sao).
• D/y: Đấu Tam giác – Sao (Phổ biến nhất để lấy ra dây trung tính).
• Y/d: Đấu Sao – Tam giác (Thường dùng cho các máy tăng áp).

Lưu ý kỹ thuật: Việc đọc đúng sơ đồ và tổ đấu dây là điều kiện tiên quyết để thiết bị vận hành đúng công suất, tránh hiện tượng cháy nổ do đấu sai pha.

Sơ đồ đấu dây máy biến áp 1 pha đơn giản và hiệu quả

Khác với hệ thống 3 pha phức tạp, sơ đồ máy biến áp 1 pha tập trung vào việc biến đổi điện áp cho các thiết bị dân dụng và điều khiển. Cấu tạo cơ bản gồm cuộn sơ cấp (Input) và thứ cấp (Output) quấn quanh lõi thép.

Các kiểu sơ đồ đấu dây 1 pha phổ biến:

• Sơ đồ đổi nguồn (220V sang 110V/100V):

+ Đầu vào (Primary): Đấu vào nguồn lưới 220V (dây pha và dây trung tính).

+  Đầu ra (Secondary): Lấy ra mức áp 100V hoặc 110V dùng cho đồ nội địa Nhật, Mỹ. Đây là kiểu sơ đồ phổ biến nhất trong gia đình.

• Sơ đồ hạ áp điều khiển (220V sang 12V/24V):

+ Sơ đồ này thường thấy trong các tủ điện điều khiển, biến áp nguồn cho đèn LED hoặc hệ thống camera.

• Sơ đồ máy biến áp cách ly 1 pha:

+ Đặc điểm của sơ đồ này là cuộn sơ cấp và thứ cấp không nối trực tiếp về điện, giúp chống giật và lọc nhiễu cực tốt cho các dàn âm thanh hoặc thiết bị y tế.

Cách đọc ký hiệu trên sơ đồ 1 pha:

• H1, H2: Ký hiệu các đầu dây của cuộn cao áp (thường là đầu vào 220V).
• X1, X2: Ký hiệu các đầu dây của cuộn hạ áp (đầu ra tải).
• Ký hiệu (::): Thể hiện lõi thép cách ly giữa hai cuộn dây.

Dù không có các tổ đấu dây phức tạp như hệ thống 3 pha nhưng sơ đồ đấu dây máy biến áp 1 pha lại đòi hỏi sự chính xác trong việc xác định đầu vào – đầu ra. Việc đấu nhầm cực tính hoặc nhầm mức điện áp không chỉ làm hỏng thiết bị mà còn gây nguy cơ chập cháy cao. Vì vậy, việc đọc kỹ nhãn máy và sơ đồ nguyên lý là bước đầu tiên để đảm bảo an toàn cho mạng lưới điện gia đình.

Kinh nghiệm chọn mua máy biến áp phù hợp cho gia đình và doanh nghiệp

Lựa chọn máy biến áp phù hợp không chỉ là bài toán tiết kiệm chi phí mà còn là yếu tố sống còn để bảo vệ an toàn cho toàn bộ hệ thống điện của bạn. Tuy nhiên để mua được dòng máy phù hợp bạn cần:

• Tính toán công suất: Luôn chọn máy có công suất (VA) lớn hơn tổng công suất thực tế của thiết bị từ 20-25% để dự phòng quá tải.
• Kiểm tra điện áp lưới: Ưu tiên máy có nấc điều chỉnh (Tap changer) để ổn định điện áp đầu ra khi điện lưới khu vực chập chờn, không ổn định.
• Ưu tiên tính an toàn: Sử dụng máy biến áp cách ly cho các môi trường ẩm ướt hoặc thiết bị y tế để chống giật và bảo vệ tính mạng.
• Chất lượng lõi thép: Chọn máy có lõi thép Silic hoặc Amorphous để giảm tổn hao không tải, giúp tiết kiệm tiền điện hàng tháng.
• Mục đích sử dụng: Xác định rõ nhu cầu là đổi nguồn dân dụng (1 pha) hay vận hành máy móc công nghiệp (3 pha) để chọn đúng sơ đồ đấu dây.

Kết luận:

Việc nắm vững các công thức kỹ thuật và hiểu rõ sơ đồ đấu dây máy biến áp 3 pha chính là nền tảng cốt lõi để đảm bảo hệ thống điện của bạn vận hành an toàn, ổn định và đạt hiệu suất cao nhất.  Nếu bạn vẫn còn thắc mắc về kỹ thuật hay cần tìm giải pháp máy biến áp tối ưu cho doanh nghiệp. Đừng ngần ngại, hãy liên hệ ngay với các chuyên gia tại Bienapcachly.com.vn để được tư vấn chuyên sâu, nhận báo giá ưu đãi và sở hữu những dòng máy biến áp bền bỉ, an toàn nhất thị trường hiện nay!
